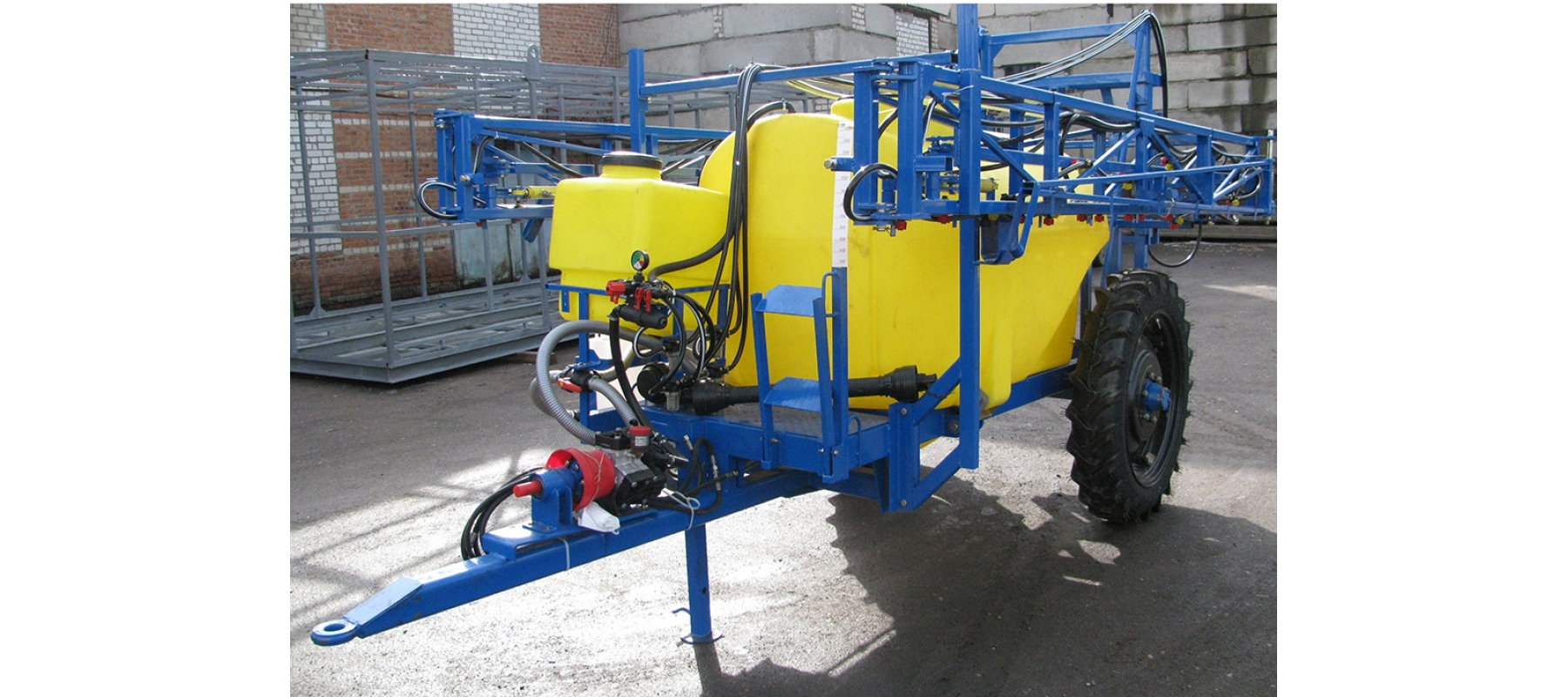

Опрыскиватель предназначен для химической защиты различных растений. В стандартной комплектации опрыскиватели полностью гидрофицированны. Отработанная конструкция и минимальные затраты позволили данным машинам стать самыми распространенными в РФ. Раздвижные оси колес 1,4-1,8 м и дорожный просвет 70 см обеспечивают универсальность при обработке различных культур. Штанга опрыскивателей выполнена с эффективным узлом амортизации, на опрыскивателях установлена итальянская гидронапорная аппаратура и промежуточная опора перед насосом.
Опрыскиватель агрегатируется с тракторами типа МТЗ-80/82 и другими классами 0,6-0,9 с силой тяги 6-9 кН. При опрыскивании следует использовать рабочие растворы приготовленные из отдельных препаратов гербицида (атразин, агелон, арезир, бетонал, далапон, диален, эенкор, нитазин, прометии, симазин, тетрол, трефлон, фиалат, трихлорацетат натрия, эрадикан, эпатан,типа 2,4-Д и 2М-4Х и др.), фунгицида ( апилат, каликсон, каптал, поликарбоцин, фталан, цинеб, цирам и др.), жидкие минеральные удобрения (ЖМУ), жидкие комплексные удобрения (ЖКУ), растворы карбамида и аммиачной селитры (КАС) и др. Рабочие жидкости должны представлять собой водные растворы, устойчивые эмульсии и суспензии пестицидов (кроме бордосской жидкости, суспензий типа медного купороса, хлорокиси меди), водные растворы базисных растворов ЖКУ и КАС. Максимальная концентрация базисных растворов ЖКУ и КАС в воде не должна превышать 35%.
Бак вместимостью 2500 литров, изготавливается из полиэтилена, создает возможность применения опрыскивателей на больших плантациях и достигать большой производительности труда.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные параметры и характеристики опрыскивателя указаны в таблице 1.
Таблица 1
|
Наименование |
Единица измерения |
Значение |
|
Производительность за 1 час основного времени |
га/ч |
10,8-21,5 |
|
Производительность за 1 час эксплуатационного времени |
га/ч |
7,0-14,0 |
|
Рабочая скорость движения на основных операциях |
км/ч (м/с) |
6-12 (1,7-3,4) |
|
Рабочая ширина захвата |
м |
18,0 |
|
Вместимость 1 бака |
М3 (л) |
2,5 (2500) |
|
Расход рабочей жидкости: - при обработке пестицидами - при внесении ЖКУ |
л/га |
70-300 150-400 |
|
Рабочее давление в нагнетательной системе при установке насоса: -поршневого -центробежного -мембранно-поршневого |
МПа |
0,2-1,0 0,2-04 0,2-0,6 |
|
Транспортная скорость, не более |
км/ч (м/с) |
16 (4,4) |
|
Агротехнический просвет |
мм |
500 |
|
Ширина колеи |
мм |
1400; 1500; 1800 |
|
Число персонала по профессиям, Необходимого для обслуживания операций, непосредственно связанных с работой машин |
чел. |
1 |
|
Масса машины сухая (конструкционная) с полным комплектом рабочих органов и приспособлений |
кг |
1350+20 |
|
Габаритные размеры: -в рабочем положении Длина Ширина Высота -в транспортном положении Длина Ширина Высота |
мм |
5250+50 18000+50 2620+50
5250+50 2270+50 2620+50 |
|
Оперативная трудоемкость Переоборудования машины |
чел/ч |
4,2 |
|
Оперативная трудоемкость монтажа, досборки машины на месте ее применения |
чел/ч |
0,5 |
|
Число мест смазки |
шт. |
3 |
|
Поперечный угол статической устойчивости: При колее 1800 мм При колее 1500 мм |
