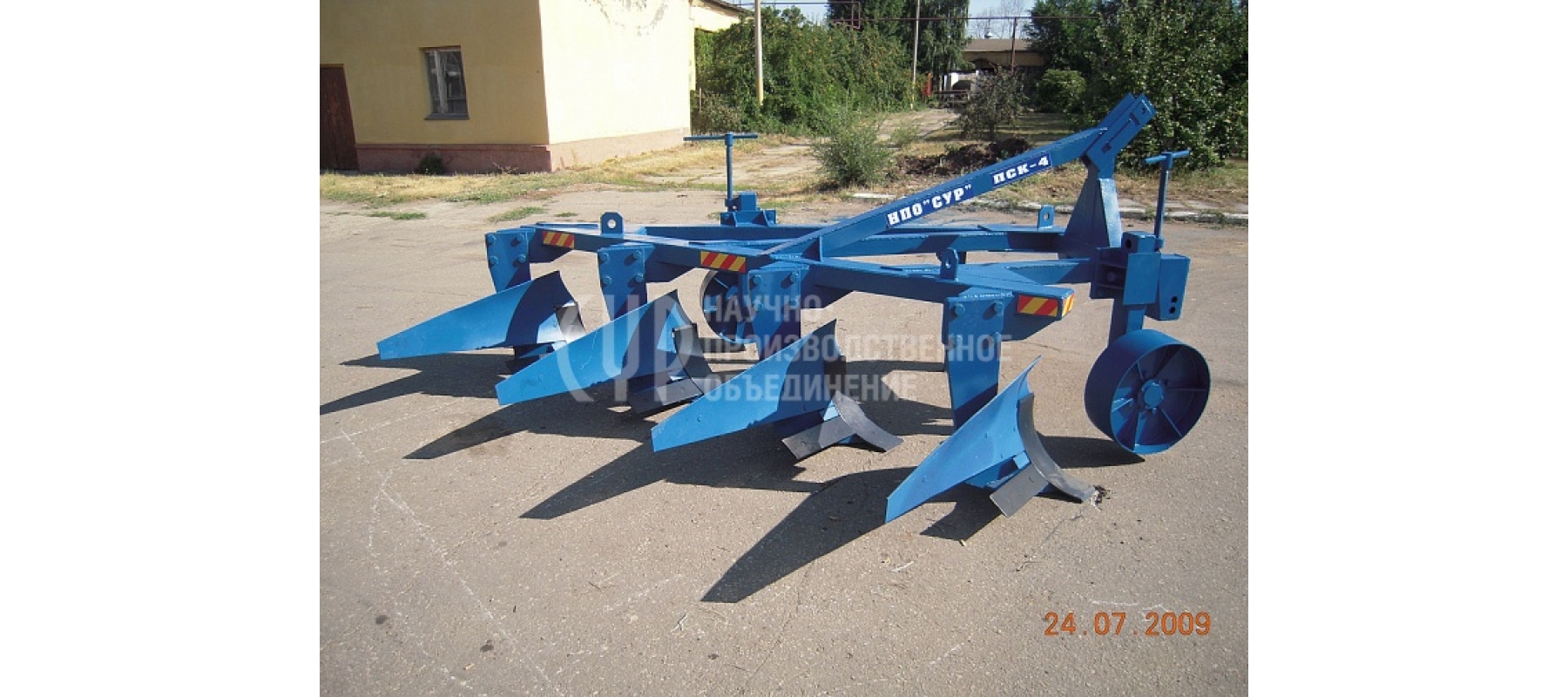

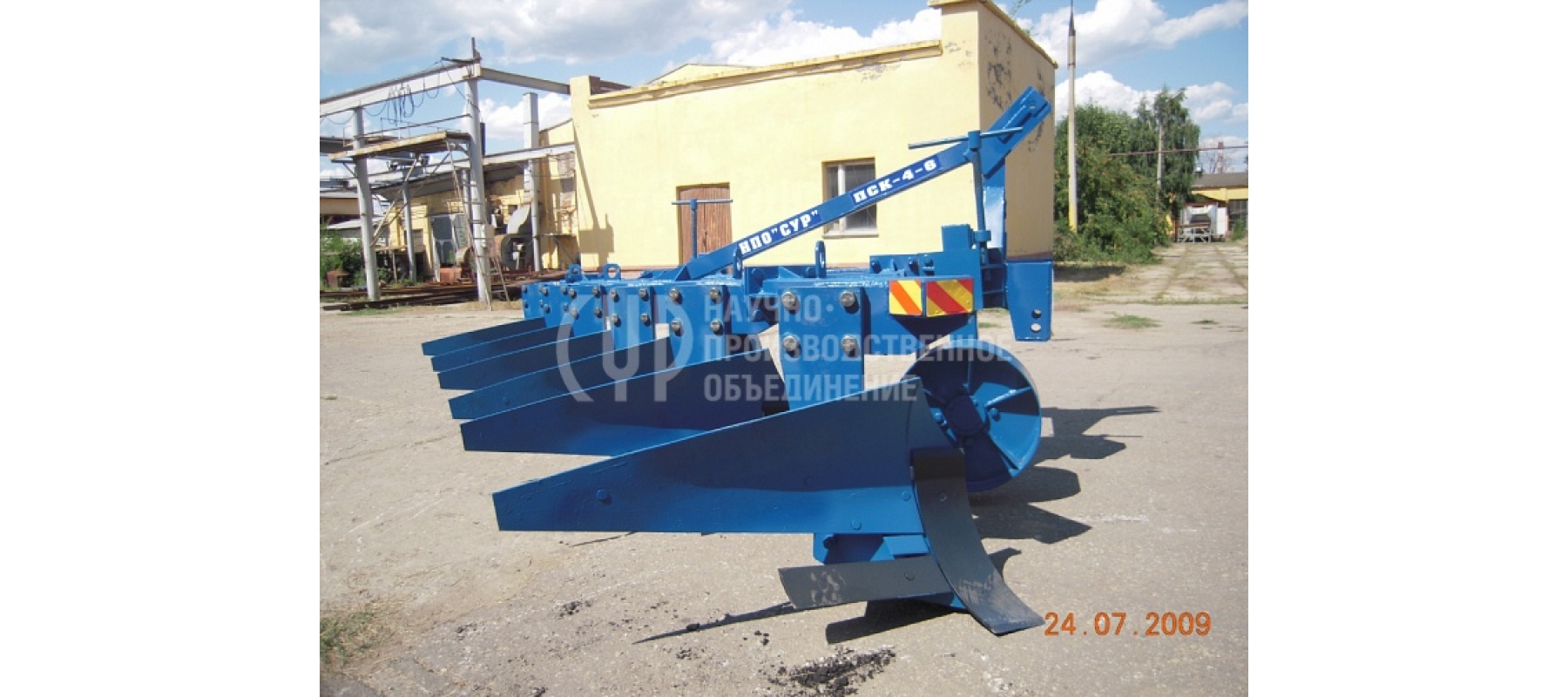

Конструкция плуга ПСК-4-5-6 позволяет использовать плуг в четырех-пяти- и шестикорпусном вариантах. Конструкция плуга включает в себя следующие основные механизмы и узлы: рамы сварной конструкции из труб прямоугольного сечения сваренных из уголков таврового и листового проката Рама имеет треугольную форму, составляемую поперечным, тремя продольными брусьями и основным брусом. К основному брусу, установленному под углом 45 градусов относительно линии движения агрегата, с помощью болтового соединения закреплены передний и задний приставные брусья; рабочий орган (корпус) состоит из стойки, на которую крепится башмак сварного типа; на башмак устанавливаются: отвал и ножи - вертикальный, правосторонний и левосторонний; между стойкой и крылом овала устанавливается распорная планка; колеса с винтовым механизмом регулировки глубины пахоты; навеска плуга, которая приварена к раме плуга и пальцев (для соединения с нижними тягами навески трактора); стояночной опоры.
Технические характеристики:
|
Марка плуга |
ПCK-4 |
|
Ширина захвата, м |
2,4 |
|
Количество корпусов, шт |
4 |
|
Глубина обработки, см |
12-30 |
|
по вертикальному лемеху |
до 30 |
|
по горизонтальным лемехам |
до 25 |
|
Рабочая скорость, км/час |
до 10 |
|
Производительность, га/час |
1,4-2,1 |
|
Удельный расход топлива кг/га |
10-15 |
|
Оборот пласта |
полный на 1800 |
|
Крошение почвы, % |
75-90 |
|
Заделка стерни, % |
95-98 |
|
Габаритные размеры, м |
|
|
длина |
3,5 |
|
ширина |
2,7 |
|
высота |
1,5 |
|
Масса, кг (не более) |
870 |
|
Агрегатируется с тракторами |
ДТ-75, ДТ-75М, МТЗ-1221, ЛТЗ-155 |
